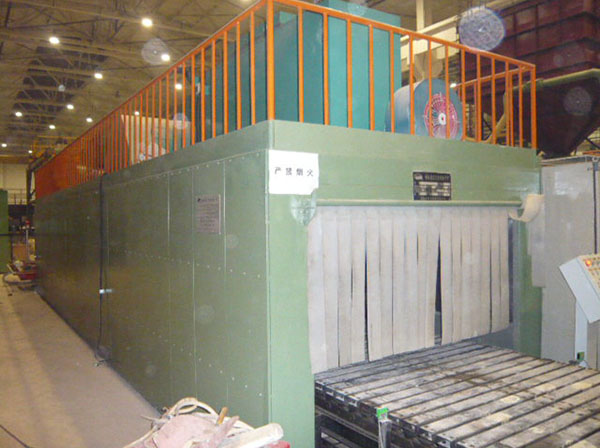

板鏈輸送式砂芯表干爐
一、基本概況：
1、類型：砂芯表干爐   別名：鑄型烘干爐
2、型號：連續滾道式（非標定制）
3、工作室尺寸：L×M×H（mm）
4、工作溫度：150-200（℃）    爐膛最高溫度：350（℃）
5、外形尺寸：-（mm）
二、設備主要用途：砂芯表干爐主要用于小批量的砂芯浸涂后的表面干燥，采用電加熱或天然氣為燃料。該表干爐采用強制熱風對流換熱的原理，電加熱器或天然氣爐外集中燃燒、換熱，熱風通過專用循環風機進行循環，經由送風裝置上的呈矩陣式排列的風嘴呈射流從爐內兩側及頂部直接吹向工件表面，循環熱風具有足夠的速度，爐內熱風呈紊流狀態，砂芯受熱均勻，熱風與砂芯換熱后經由回風裝置返回換熱器進行重新加熱，完成一個循環。
三、設備的基本結構：其基本結構應該包括：爐體（包括爐襯）、板鏈、板鏈傳動裝置、加熱裝置、冷卻裝置、密封裝置、溫度控制及記錄系統等。
四、設備的基本特點：該表干爐為大型非標產品，我單位根據工藝要求和生產條件進行專門設計、制造。盡可能使設備具有科學性、技術的先進性、安全性、穩定可靠性。
——人機界面與PLC相連接，通過PLC 識別各系統的運行狀態和采集溫控儀表數據，并在人機界面裝置上加以顯示和記錄。
——人機界面具有故障檢測功能，通過PLC可檢測天然氣供應超、欠壓故障、天然氣燃燒系統運行故障、電加熱——人機界面具有故障檢測功能，通過PLC可檢測天然氣供應超、欠壓故障、天然氣燃燒系統運行故障、電加熱系統故障、循環風機故障、輸送系統運行故障、爐內超溫欠溫故障等。人機界面具有各類故障顯示功能。
——人機界面具有記錄功能，對設備故障、加熱溫度、烘干時間、生產率等加以記錄和保存，以便于查詢和生產管理。人機界面通過面板輸出接口利用計算機可以打印。
